NAS als Private Cloud #2: WireGuard für Synology NAS und Konfiguration des VPN

Lasst uns direkt einsteigen, wo wir letztes Mal aufgehört haben. Unser VPS steht und WireGuard inklusive aller notwendigen Einstellungen (für Interface und Routing) sind eingerichtet. Außerdem haben wir Caddy und Docker installiert und WireGuard-UI als Container hochgezogen. Caddy läuft auch mit der ersten reverse_proxy Regel und wir konnten WireGuard-UI per eigens definierter Subdomain öffnen.

Das klingt alles bekannt? Dann kann es weitergehen.

Weiter zum Ziel

Ziel dieses Teils der Reihe ist es, unser VPN-Netzwerk aufzubauen und auch unser NAS ins WireGuard-Netz einzubinden. Dies wird nochmal etwas aufwändiger, je nachdem, welches Synology NAS du besitzt. Unser Server läuft bereits und über das Interface von WireGuard-UI können wir nun relativ leicht Client Konfigurationen erstellen.

In diesem Tutorial werde ich die Konfigurationen so erstellen, dass ausschließlich der interne VPN-Verkehr über den VPN-Server läuft. Sind die Clients mit VPN verbunden, verbinden sich aber ins Internet (google.de, tueti.space, etc…), dann geht die Verbindung nicht über den VPN Server. Das spart Traffic auf unserem Server. Aber, wie im ersten Teil, ist mein Tutorial hier opnionated, geht also meinen Weg. Du kannst das gern anders einrichten. Ich sage dir an der entsprechenden Stelle, was du einrichten müsstest.

Schlussendlich wollen wir am Ende des Tutorials ein VPN-Netz haben, in welchem sich unsere Clients (Smartphone, Tablet, Rechner) aus dem Internet heraus über VPN mit unserem heimischen NAS verbinden können. Obwohl wir hinter CGNat sitzen und keine Portfreigaben eingerichtet haben.

Es wird dann noch einen weiteren Teil geben, in welchem wir uns der Usability widmen. Ich will die internen Routen sinnvoll ansprechen können (und werde auch der Familie nicht klar machen können, dass sie 10.8.0.2:PORT statt photos.vpn.meinedomain.de nutzen müssen) und ich möchte auch beleuchten, ob es Services gibt, bei denen es sinnvoll ist, diese ohne VPN aus dem Internet heraus erreichbar zu machen.

Da wir alle wieder auf demselben Stand sind, lasst uns loslegen!

WireGuard-UI vorbereiten

Bei der Installation von WireGuard-UI im ersten Teil erstellten wir eine Proxy Route in Caddy, die auf das WireGuard-UI Interface verweist. Ich nutzte als Beispiel vpn.meinedomain.de. Öffne diese Seite nun einmal im Browser und dann lass uns das Interface einmal gemeinsam durchgehen, bevor wir die ersten Clients anlegen.

1. Im Menüpunkt Administrator:{Username} kannst du deinen Username oder Passwort ändern. Bitte sichere dein Interface ab!
2. WireGuard Clients nutzen wir gleich, um Clients anzulegen
3. Im WireGuard Server kannst du deine IP Range angeben. Vermutlich wurde die IP Range von vorhin überschrieben und du kannst die vorhandene IP Range durch eine selbst gewählte ersetzen. Ich nutze als Beispiel 10.8.0.1/24. Der Listen Port gibt an, über welchen Port sich deine Clients mit dem VPN verbinden können. In der nftables haben wir in der strikten Version 51820/UDP freigegeben (siehe letzten Abschnitt), deshalb muss dieser Port nun auch verwendet werden - ist aber auch der Standard von WireGuard.
4. In Global Settings kannst du allgemeine Einstellungen für die Client Config treffen:
   • Endpoint Address ist die URL (oder öffentliche IP deines Servers), über die dein Server erreichbar ist. Also deinedomain.de
   • DNS Server werden im dritten Teil der Reihe interessant, wenn wir einen eigenen hinzufügen. Wenn deine Clients doch über das VPN ins Internet sollen, sind dies die DNS Server für die Namensauflösung.
   • Entferne den Wert bei “Persistent Keepalive”. Unsere normalen Clients brauchen kein solches Keepalive, da die Verbindung aufgebaut wird, wenn aktiv Kommunikation gestartet wird. Für unser NAS setzen wir den Wert dann selbst, da beim NAS die Verbindung nicht “einschlafen” soll, denn es würde nicht “aufwachen”, wenn es von einem Client erreicht werden soll. Hier brauchen wir also ein aktives Halten der Verbindung.
   • Prüfe nochmal, dass in WireGuard Config File Path etc/wireguard/wg0.conf steht. Dies muss der Pfad sein, den du im docker-compose.yml auf dein lokales /etc/wireguard/ gemappt hast

Konfig für das NAS

Wenn du kein NAS hast, kannst du natürlich auch einen anderen Client anlegen. In der Konfig spielt da eigentlich nur der “Name” der Konfig eine Rolle. Für alle mit NAS, folgt weiter dem Tutorial.

In WireGuard Clients kannst du nun auf “New Client” klicken, gibst dem Client einen Namen (“Synology NAS”?), prüfst, dass die IP Allocation auch in der Range liegt, die du eben in der Konfig zum WireGuard Server geprüft hast (folgst du meinem Beispiel, ist dies vermutlich 10.8.0.2/32) und die Allowed IPs änderst du von 0.0.0.0/0 auf 10.8.0.1/24. Das NAS soll nur mit anderen VPN Clients über den VPN Server reden. Normaler Internetzugriff (wie DSM Updates, etc.) sollen über deinen normalen, hauseigenen Internetanschluss laufen. Entferne den Haken bei Use DNS Server. Dies kann auf einigen NAS zu Problemen führen und da wir den heimische Internetzugang nutzen, ist dieses Setting irrelevant. Dann erstelle den Client mit Submit.

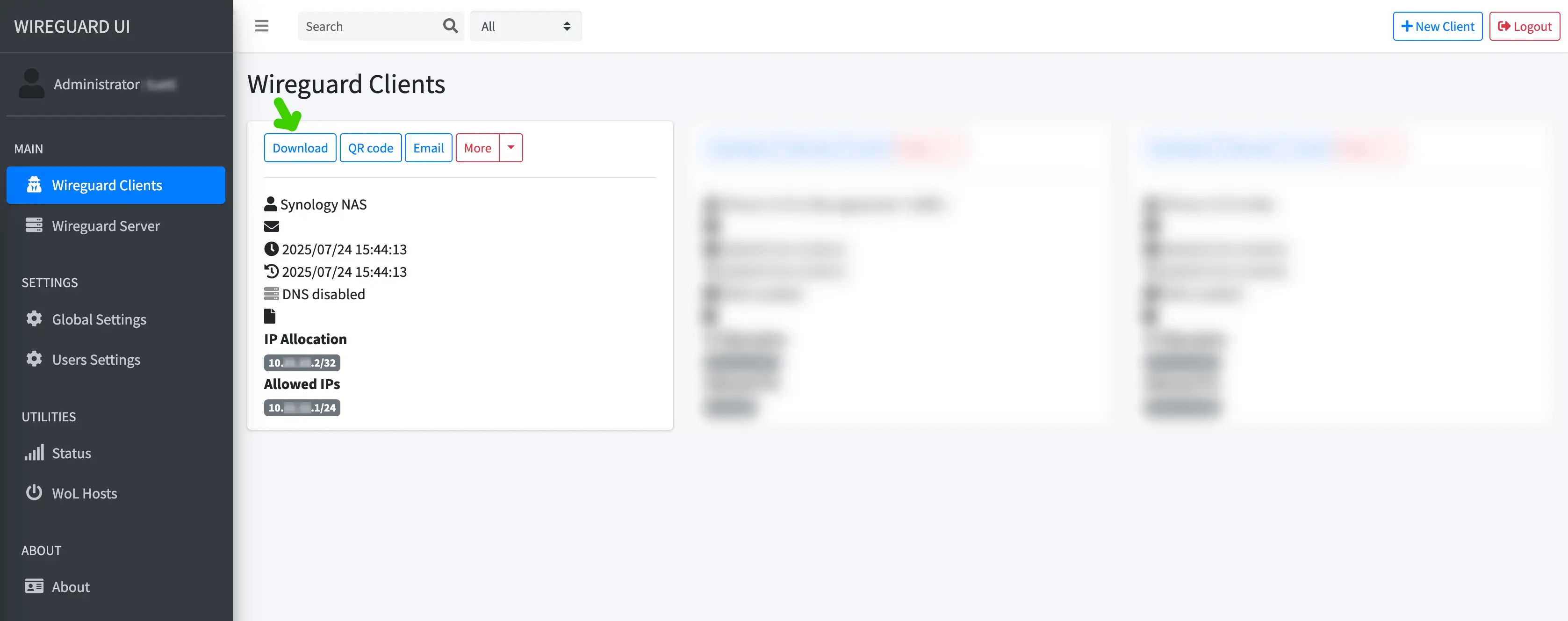

Der Client sollte nun als Karte in der Übersicht deiner WireGuard Clients auftauchen, das sollte dann ungefähr so aussehen:

Speichere die Konfig via “Download” Button unter dem Namen wg0.conf auf deinem Rechner. Außerdem nutze auch den “Apply Config” Button, der in dieser Übersicht oben rechts existiert, wenn du Neues angelegt hast. Dieser aktualisiert deine wg0.conf auf dem Server und durch unseren Watcher sollte WireGuard die neue Konfig ziehen. Prüfen kannst du das mit dem folgenden Befehl, welcher dir die letzten Ausführungen des Watchers anzeigt.

1

sudo journalctl -u wg-quick-watcher@wg0.service

1
2

sudo wg-quick down wg0
sudo systemctl restart wg-quick@wg0.service

Das NAS verbinden

Wenn du kein NAS verbinden willst, kannst du dies überspringen und stattdessen einfach deinen Client verbinden. Das geht vermutlich deutlich einfacher, als bei einem Synology NAS.

Um unser NAS zu verbinden, müssen wir nochmal ein paar “Hacks” anwenden. Leider gibt es seit DSM Version 7 kein fertig kompiliertes Communitypaket mehr für WireGuard. Zumindest kein “halb-offizielles”. Lass mich kurz erklären:

Es gibt ein GitHub Repository von Andreas Runfalk, namens synology-wireguard, welches genutzt wird, um eine WireGuard App für Synology zu beziehen. Für DSM Version 6.X hat der Autor diese Pakete selbst kompiliert und in seinen Releases zur Verfügung gestellt. Für DSM Version 7 macht er dies jedoch nicht mehr und sagt, die App müsse selbst für das eigene System kompiliert werden. Er stellt dafür auch eine Anleitung zur Verfügung. Allerdings ist das nicht ganz trivial und ich habe zwei Quellen gefunden, in denen du auch fertig kompilierte Pakete herunterladen kannst. Um die WireGuard App zu bekommen, gibt es also zwei Varianten und du kannst dir eine aussuchen.

Die WireGuard App bekommen

Bevor wir aber weitermachen können, brauchen wir die Info, welche CPU Architektur dein NAS hat. Dafür stellt Synology selbst eine nette Übersicht zur Verfügung. Öffne diese Seite einmal und prüfe den “Package Arch” deines NAS.

Variante a: Fertiges Paket herunterladen

Wie bereits geschrieben, habe ich zwei Quellen gefunden, von denen man bereits fertig kompilierte Pakete der WireGuard App herunterladen kann. Hier muss man sich entscheiden, ob man den Leuten vertraut, die diese Pakete kompiliert haben oder ob man das Paket lieber selber bauen möchte. Hierauf gehe ich in Variante B ein.

Trotzdem möchte ich dir die Quellen nicht vorenthalten, möchte aber betonen, diese Quellen sind nicht von mir und ich habe die Pakete nicht selbst kompiliert.

Die erste Quelle habe ich über ein YouTube-Video von ITechPG gefunden. Dieser bedankt sich jedoch beim Kanal Digital Aloha, welcher wiederum dieses Video veröffentlichte, in welchem er die Quelle als “sein Google Drive” bezeichnet. ITechPG hat aktuell ca. 15.500 Abonnenten und dahinter verbirgt sich der “IT Service Heilbronn”, welcher auf seiner Seite zumindest ein Impressum angibt. Digital Aloha scheint ein reiner Tech YouTube Kanal mit aktuell ca. 8.300 Abonnenten zu sein. Auf dessen Webseite findet man wenig Persönliches.

Die Quelle selbst ist dieses Google Drive. Darin sind die App-Pakete nach DSM-Version sortiert und jedes *.spk hat eine Architektur (euren Package Arch) im Namen.

Die zweite Quelle findet man in einem Issue des offiziellen GitHub Repos und dieses Issue verweist auf Blackvoid.club.

Solltest du ein Paket für dich herunterladen wollen, achte auf deine korrekte DSM Version und vor allem auch auf den Package Arch, den du eben geprüft hast. Ich habe beispielweise die Architektur apollolake, müsste also für DSM 7.2 (dieses habe ich installiert) das *.spk herunterladen, welches apollolake im Namen hat.

Variante b: Paket selbst kompilieren

Wenn du das *.spk selbst kompilieren möchtest, kann ich dich leider nicht Schritt für Schritt an die Hand nehmen. Du brauchst auf jeden Fall Docker und Git installiert, um sowohl das Repo selbst zu klonen, aber auch den Container bauen zu können, mit welchem dann das Paket kompiliert werden soll.

Die Anleitung findest du hier auf der README des Repos. Für einige Architekturen funktioniert der Build recht einfach, für Apollolake stieß ich direkt auf einen Fehler und musste die build.sh des Repos editieren. Das führte zu einem anderen Fehler, der dann Debugging bedurfte. Am Ende scheint es so, dass ein Kompilieren nicht in jedem Fall “einfach so” geht.

Ich kann dir hier leider nur sagen, teste die Anleitung, arbeite dich durch die Issues und es gibt auch Reddit Beiträge, die sich mit dem Thema befassen.

Ich drücke die Daumen, dass es klappt. Ansonsten, wenn du den Anbietern der Quellen unter Variante A genug vertraust, kannst du sonst auch so weiter machen.

Paket installieren

Egal, ob du nun Variante A oder B gewählt hast, du solltest nun WireGuard als *.spk Datei auf deinem Rechner haben und diese Datei soll nun auf dem NAS installiert und vor allem zum Laufen gebracht werden. Dabei ist die Installation recht simpel. Öffne dein DSM und gehe ins Paketzentrum. Unter “manuelle Installation” wählst du dein *.spk aus installierst dies. Wichtig ist, am Ende den Haken bei “nach der Installation automatisch starten” zu entfernen!

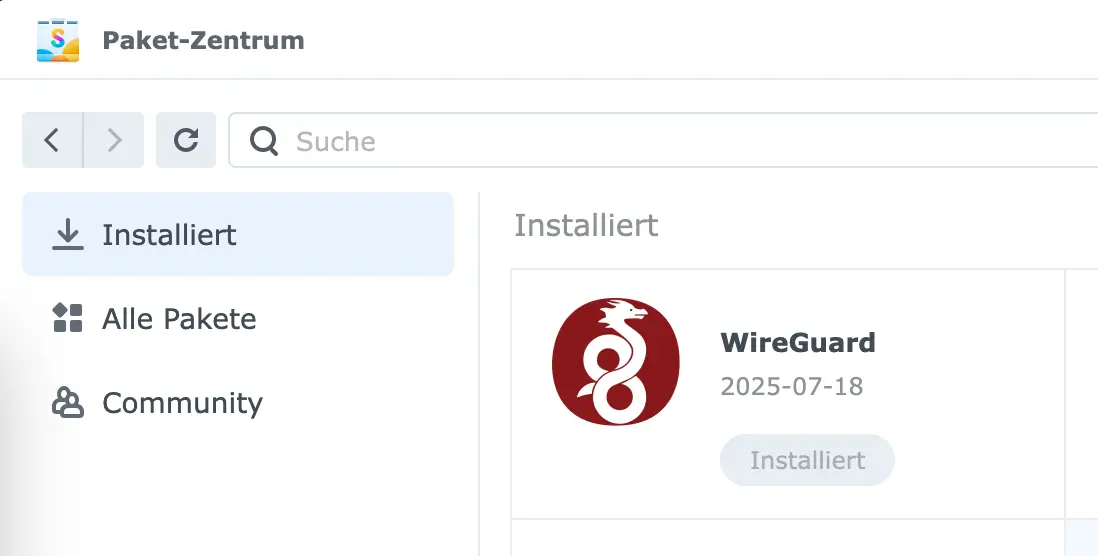

Die Installation sollte dann hoffentlich erfolgen (wenn das *.spk für deine DSM Version und CPU Architektur korrekt war) und auch erfolgreich abschließen. Die App sollte im Paketzentrum, wie jede andere App einsehbar sein.

Aufgrund einer Berechtigungsthematik kann die App nicht über das Paketzentrum gestartet werden, dies muss laut offizieller Doku über SSH erfolgen.

Also ab ins Terminal:

1

ssh USER@NAS-IP

Mit dem folgenden Befehl kannst du die App dann starten

1

sudo /var/packages/WireGuard/scripts/start

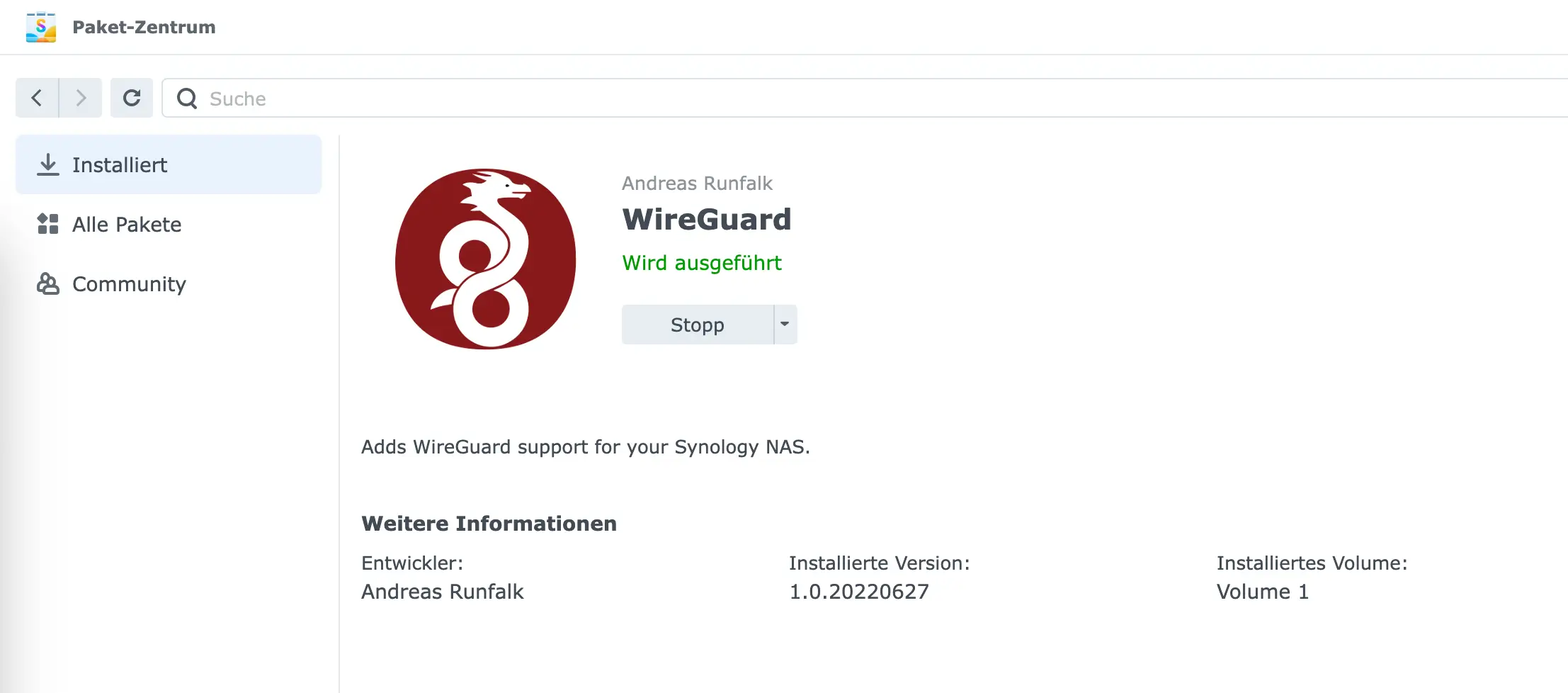

Auch dies kannst du im Paketzentrum prüfen - schaust du dir die App im Paketzentrum an (drauf klicken), sollte dort in grün Wird ausgeführt stehen:

Jetzt müssen wir noch die Konfigdatei hinzufügen, um die Verbindung zu unserem Server aufzubauen.

Konfig hinzufügen und Interface starten

Die wg0.conf Konfigurationsdatei vom Anfang des Beitrags kannst du auf verschiedene Arten auf dein NAS bringen. Wenn du weißt, was du tun musst, um schneller zu sein, mach das gern. Mit meinem folgenden Weg solltest du recht unabhängig vom Betriebssystem sein.

Öffne die File Station in der DSM Weboberfläche und gehe in dein eigenes home Verzeichnis. Lade die Datei wg0.conf in dieses Verzeichnis, sodass diese auf deinem NAS in deinem eigenen home Ordner liegt.

Per SSH führe auf deinem NAS die folgenden Befehle aus, um wg0.conf ins Zielverzeichnis zu bringen und diese VPN-Schnittstelle zu starten:

Zielordner erstellen:

1

sudo mkdir /etc/wireguard

Datei verschieben:

1

sudo mv ~/wg0.conf /etc/wireguard/

Jetzt müssen wir uns noch um das PersistentKeepalive kümmern, das unser NAS benötigt, um dauerhaft erreicht werden zu können. Öffne deshalb die Config noch einmal und füge diese Info hinzu:

1

sudo vi /etc/wireguard/wg0.conf

Der Inhalt sieht in etwa so aus, wobei dein Eintrag die markierte Zeil 12 noch nicht enthält. Füge diesen hinzu, damit dein Config File meinem entspricht:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

[Interface]
Address = {DEIN VPN IPv4}, {DEINE VPN IPv6}
PrivateKey = {DEIN PRIVATE KEY}
DNS = 5.9.164.112, 2a01:4f8:251:554::2, 1.1.1.1
MTU = 1420

[Peer]
PublicKey = {DEIN PUBLIC KEY}
PresharedKey = {DEIN PRESHARED KEY}
AllowedIPs = 10.8.0.0/24
Endpoint = {DEIN VPN ENDPUNKT}:51820
PersistentKeepalive = 25

Und die Verbindung starten:

1

sudo wg-quick up wg0

Solltest du keinen DNS Server in deiner Config haben, müsste die Verbindung aufgebaut und mit connection established bestätigt sein.

1
2
3
4
5
6
7
8

[#] ip link add wg0 type wireguard
[#] wg setconf wg0 /dev/fd/63
[#] ip -4 address add {MEINE-ZIEL-VPN-IPv4}/24 dev wg0
[#] ip -6 address add {MEINE-ZIEL-VPN-IPv6}/112 dev wg0
[#] ip link set mtu 1420 up dev wg0
[#] resolvconf -a wg0 -m 0 -x
/usr/local/bin/wg-quick: line 32: resolvconf: command not found
[#] ip link delete dev wg0

1

sudo vim /etc/wireguard/wg0.conf

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

[Interface]
Address = {DEIN VPN IPv4}, {DEINE VPN IPv6}
PrivateKey = {DEIN PRIVATE KEY}
DNS = 5.9.164.112, 2a01:4f8:251:554::2, 1.1.1.1
MTU = 1420

[Peer]
PublicKey = {DEIN PUBLIC KEY}
PresharedKey = {DEIN PRESHARED KEY}
AllowedIPs = 10.8.0.0/24
Endpoint = {DEIN VPN ENDPUNKT}:51820
PersistentKeepalive = 25

1

i

1
2

<esc>
:wq

1

sudo wg-quick up wg0

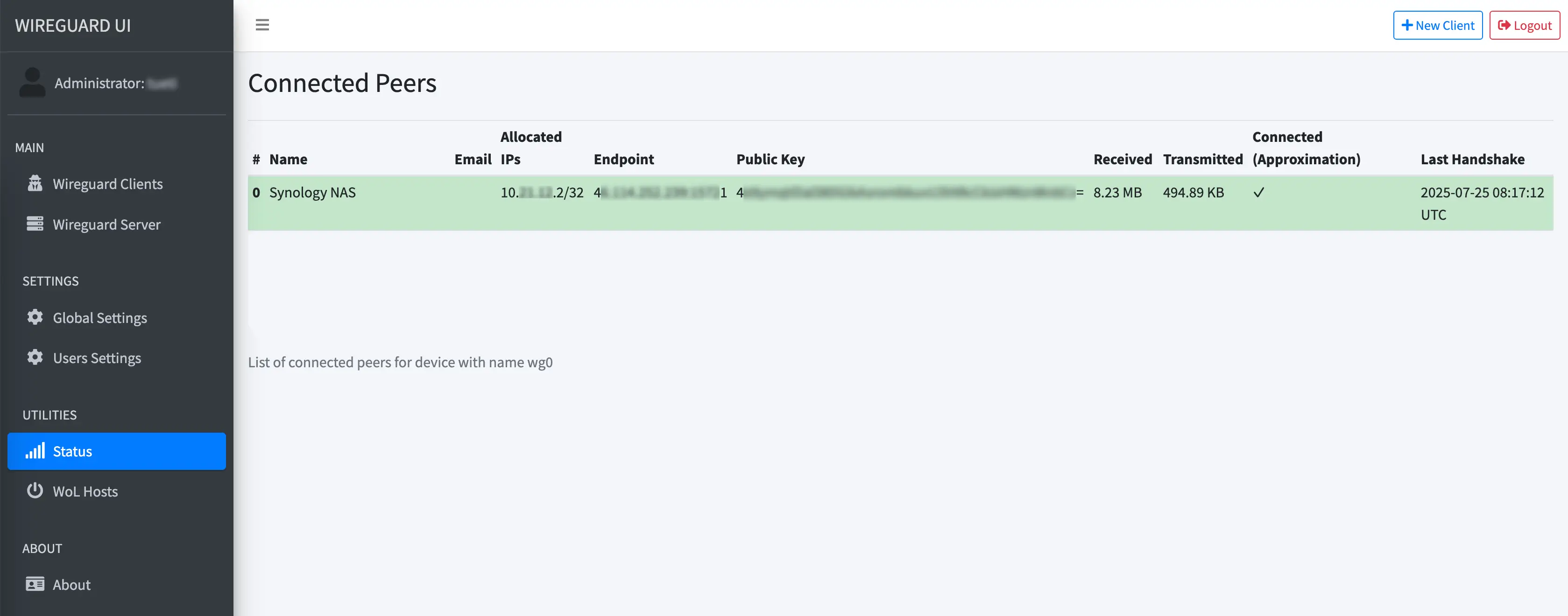

Dein Interface zeigt auch ein verbundenes NAS? Dann Glückwunsch 🥳! Jetzt erleichtern wir uns noch den Start der WireGuard App und die Verbindung anderer Clients ist dann ein Kinderspiel.

Ein Startskript für den Aufgabenplaner

Per ssh bietet wg-autostart einen angenehmem Weg, wie das Interface nach Neustarts des NAS immer wieder automatisch aktiviert werden sollte;

Wenn du noch per SSH verbunden bist, nutze:

1

sudo wg-autostart enable wg0

Mit disable könntest du den Autostart wieder beenden:

1

sudo wg-autostart enable wg0

Zur Sicherheit können wir aber auch im Aufgabenplaner eine Aufgabe erstellen, die wir manuell ausführen können, um das Interface zu starten. Öffne dazu dein DSM, gehe in die Systemsteuerung zu Aufgabenplaner.

Erstelle eine Ausgelöste Aufgabe => Benutzerdefiniertes Skript.

Allgemein
Aufgabe: Start WireGuard
Benutzer: root
Ereignis: Hochfahren
Vor-Aufgabe: {leer}
Aktiviert: Haken entfernen!

Aufgabeneinstellungen
Ausführungsdetails per Email: Deine Entscheidung
Benutzerdefiniertes Skript: bash /volume1/homes/{DEIN-NUTZERNAME}/start_wireguard.sh

Dann speichern und dein Adminkennwort eingeben. Jetzt müssen wir dieses start_wireguard.sh natürlich noch anlegen.

Dazu wieder per ssh auf dein NAS, dort landest du dann direkt in deinem home Verzeichnis:

1

ssh USER@NAS-IP

Nun legst du die Datei an, machst sie ausführbar und öffnest sie:

1
2
3

touch start_wireguard.sh
chmod +x start_wireguard.sh
vim start_wireguard.sh

Erst mit i in den insert Modus wechsel, dann kannst du tippen. Folgender Inhalt kann nun in die Datei:

1
2
3
4

#!/usr/bin/env bash

/var/packages/WireGuard/scripts/start
wg-quick up wg0

Das sind die beiden Befehle, die wir vorhin manuell ausgeführt haben. Ein sudo brauchen wir nicht, da die Aufgabe im Userkontext root angelegt wurde. Also speichern und schließen:

1
2
3

<esc>
:wq
<enter>

Ab jetzt kannst du WireGuard über das Paketzentrum beenden und über den Aufgabenplaner starten, indem du die angelegte Aufgabe ausführst. Nach einem Neustart sollte das Interface automatisch starten, du kannst den Autostart aber auch deaktivieren und diese Aufgabe aktivieren. Vermutlich ist der Autostart im System aber robuster, da das Interface dann hoffentlich schon vorhanden ist.

Unser Smartphone verbinden

Okay, das NAS ist verbunden, aber das bringt nichts, wenn kein Client damit per VPN kommunizieren kann. Nutze den “+ New Client” Button, um einen weitern Client hinzuzufügen. Nimm gern dein Smartphone und gib dem Client einen sprechenden Namen. Wenn du deinen Internet Traffic nicht über deinen Server umleiten willst, passe wieder die Allowed IPs auf dein Subnet an (10.8.0.1/24), dann speichere den Client mit “Submit”.

Nun lade dir die WireGuard App auf dein Smartphone herunter. Diese ist im App Store und im Play Store (und vermutlich auch in alternativen Android Stores) verfügbar. Klicke dann in der App auf “Tunnel hinzufügen” und wähle “Aus QR-Code erstellen”. In WireGuard-UI kannst du über den Button “QR Code” einen QR Code für deinen Client anzeigen lassen und diesen kannst du dann mit deinem Smartphone scannen. Gib dem Tunnel einen Namen, speichere und erlaube eventuell, dass die App ein VPN-Profil auf deinem Gerät hinterlegen darf (dies muss mit Code bestätigt werden).

Fertig! Sobald du die Verbindung aufbaust, kannst du mit deinem Smartphone dein WLAN verlassen und trotzdem im Browser die VPN-IP deines NAS mit Port 5001 für dein DSM Interface (Beispiel https://10.8.0.2:5001) öffnen und dein NAS sollte erreichbar sein!

Fazit

Damit ist das Ziel des zweiten Teils erreicht, unser VPN-Netz steht und du kannst nun weitere Clients hinzufügen. Für WireGuard Apps, die beispielsweise auf Rechnern laufen, kannst du die config herunterladen und per “Tunnel hinzufügen” importieren. Geräte mit Kamera funktionieren am einfachsten mit dem QR Code.

Da wir in den Global Settings einen Persistent Keepalive von 25 Sekunden behalten haben (dies war der Standard), werden die Clients sich alle 25 Sekunden beim VPN Server melden, um die Verbindung nicht zu verlieren. Diese Option ist für das NAS sinnvoll, da dieses die Verbindung aufrecht erhält. Ob deine anderen Clients das brauchen, kannst du entscheiden. Aktuell geht der interne VPN Traffic über den VPN Server, Verbindungen “nach außen”, also ins Internet nutzen die eigene Internetverbindung des Gerätes. Das spart Bandbreite auf unserem Server.

Mit diesem Setup wärst du bereit, dein internes Netz aus dem Internet zu erreichen. Alles über VPN. Dein VPN Admin Interface (WireGuard-UI) ist allerdings noch über die öffentliche Route vpn.meinedomain.de erreichbar. Aber bis auf diesen Haken, ist dein Netz einsatzbereit!

Im nächsten Teil will ich mich genau dieser Thematik widmen: Welche Routen sollen direkt aus dem Internet erreichbar sein und welche nicht und wie können wir die internen Routen “verschönern”, damit wir uns die IPs nicht alle merken müssen.

Jetzt haben wir uns aber natürlich erstmal wieder einen Kaffee verdient und ich hoffe, das Tutorial ar hilfreich! ☕️
